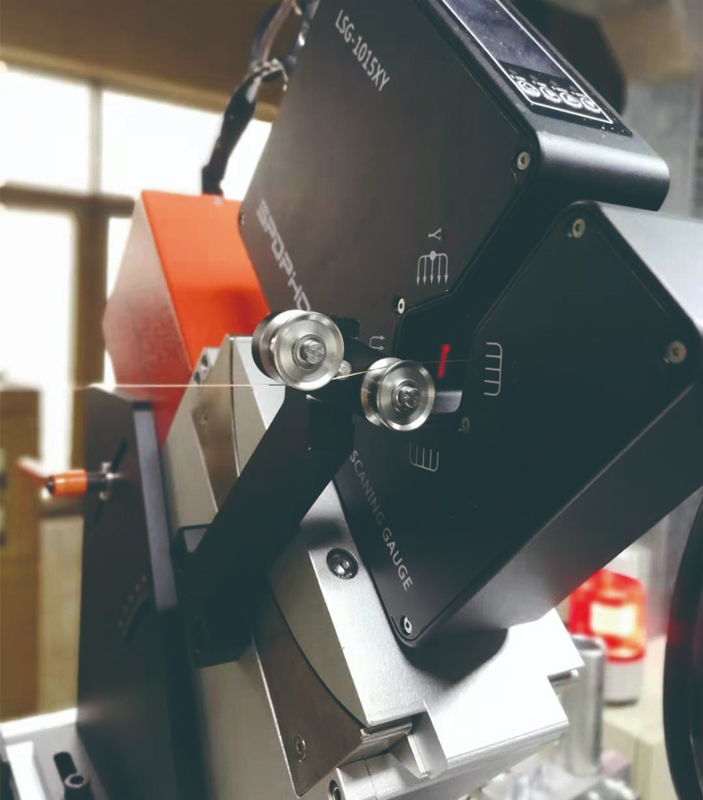

LSG-7000扁平線測控系統
為扁平線測量開發的一款高精度測量?jì)x，有兩個掃描方向并配備高精度擺動工裝。通過測量頭連續擺動，對扁平線的寬度和厚度進行高速采樣，從而得到寬度值（寬度方向的極大值）和厚度值（厚度方向的極小值）。徹底解決了扁平線動態測量的難題，測量數據穩定，抗干擾強，廣泛用于扁平漆包線，扁平銅帶、不銹鋼帶的在線測量。
優化的光學系統設計；
采用新的光學非球面加工技術；
使用激光掃描技術、實現外徑精準測量；
專用測量算法、保證儀器長期使用無數據漂移；
自動校準、操作人性化；
結構緊湊、體積小、重量輕；
高精度、長壽命擺動平臺；便于測量頭捕獲不同的測量參數。
產品型號： | LSG-7000 |
測量范圍： | 0.02-5 mm |
25℃測量精度： | ±0.2μm±0.05‰D (“D”為被測物的實際大?。?/span> |
| 重復精度： | ±0.05μm |
分辨率： | 0.01-100 μm（可選） |
掃描速度： | 800-3200Times/S（可選） |
顯示方式： | 液晶屏顯示 |
顯示速度： | 默認顯示速度0.2秒/次（顯示速度可自行設置） |
工作原理： | 非接觸式激光掃描 |
光 源： | 第二代可見激光，波長650nm |
通訊方式： | 通訊方式： 采用RS485接口與其它設備進行通訊（通訊協議：1.自由口協議；2.MODBUS RTU協議） |
數據采集分析： | 支持（需要外接電腦及安裝相關軟件） |
超差報警功能： | 雙繼電器觸點輸出，上下偏差信號分別輸出（外接聲光報警器24V DC及以下） |
透明物測量： | 支持（透明物和半透明物測量） |
供電電源： | DC24V-2A（測量頭） |
產品功耗： | ≤15W（測量頭） |
工作環境溫度： | 5～45℃ |
工作環境濕度： | 35-85% (無冷凝水) |
其它環境要求： | 空氣中不含腐蝕性氣體,嚴重的揮發性油,水汽及塵埃。 |
產品凈重： | 1.8KG（不含擺動工裝） |
產品尺寸： | 203.5*50*137 mm （測量頭） |
產品防護： | 整機采用防塵防水保護 (但不能夠浸泡在水中) |
